한국폴리텍대학 서울정수캠퍼스 지능형에너지설비과 김성민 교수
1. BEMS의 개요 및 정의
BEMS(Building Energy Management System)는 건물 내 에너지 사용 설비(냉난방, 조명, 환기 등)에 센서와 계측기를 설치하여 에너지 소비 현황을 실시간으로 모니터링하고, 수집된 빅데이터를 분석하여 최적의 제어 방안을 실행하는 통합 관리 시스템이다.
과거의 건물 관리가 단순한 시설 유지보수 수준에 머물렀다면, BEMS는 건물의 ‘두뇌’ 역할을 수행하며 에너지를 유기적으로 관리한다. 이는 단순히 에너지를 아끼는 것을 넘어, 재실자의 쾌적함을 유지하면서도 에너지 효율을 극대화하는 ‘지능형 자율 관리’를 지향한다.

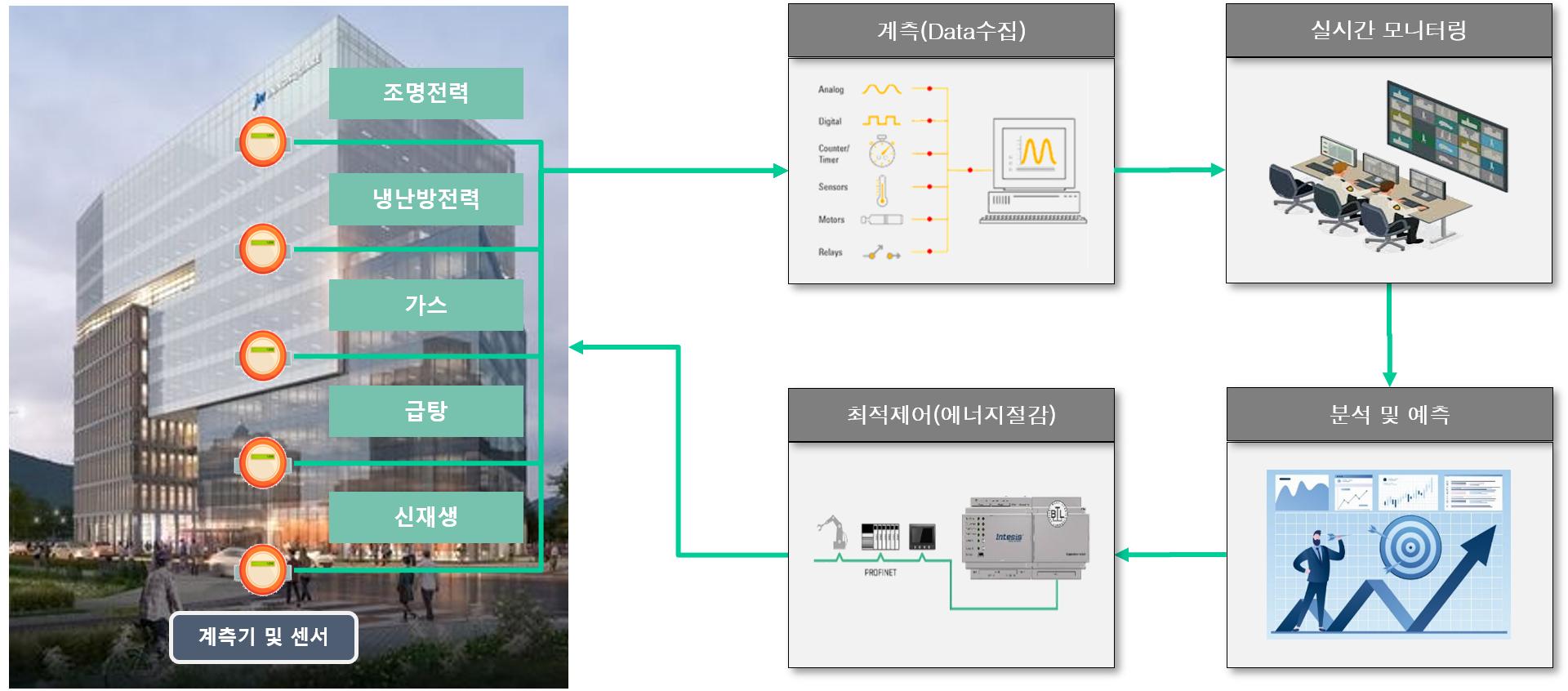

<그림 1> BEMS의 개념 및 관리 프로세스.
2. BEMS의 핵심 기능 4단계
BEMS의 핵심 기능은 모니터링, 분석 및 진단, 최적 제어, 평가 및 리포팅으로 구성되며 이 4단계 프로세스를 통해 기능을 수행하게 된다.
• 모니터링 : 전력, 가스, 수도 등 에너지원별 사용량과 실내외 온·습도, 미세먼지 등을 실시간 계측
• 분석 및 진단 : 수집된 데이터를 바탕으로 시간대별, 용도별 에너지 소비 패턴을 분석하고 낭비 요소를 발견
• 최적 제어 : AI 알고리즘을 활용하여 기상 예보, 재실 인원 등에 따른 최적의 설비 가동 스케줄 생성
• 평가 및 리포팅 : 절감 성과를 수치화하여 보고하고, 시스템 운영의 지속적인 개선점 도출

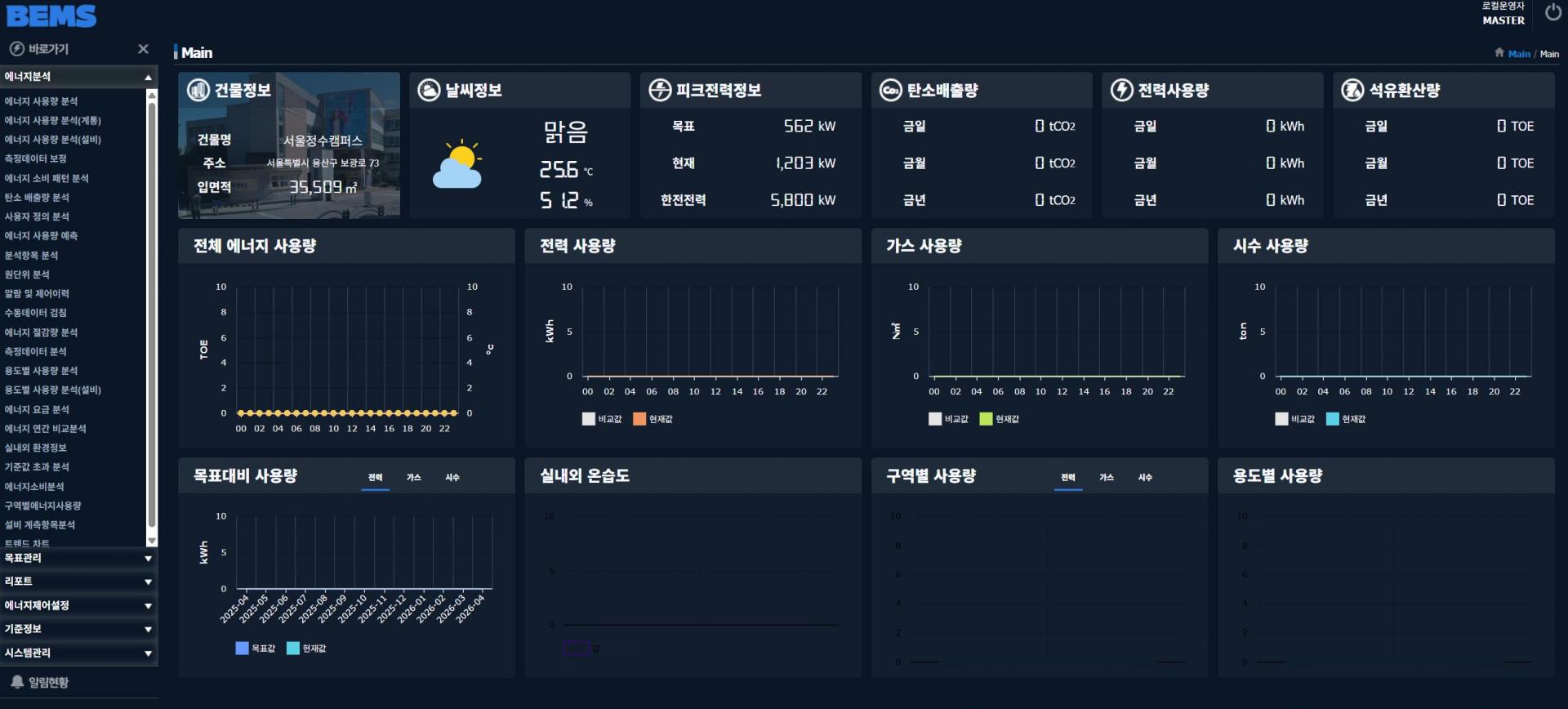

<그림 2> BEMS의 모니터링 대시보드(Dashboard).
3. BEMS의 구성 요소
BEMS를 실제로 구현하기 위해서는 건물의 가장 작은 요소까지 데이터를 읽어오고 이를 전달하며 처리하는 하드웨어와 소프트웨어의 유기적인 결합이 필수적이다. 구성 요소는 필드 계층, 통신 계측, 관리 계층으로 구분되며, 그 상세 내용은 다음과 같다.

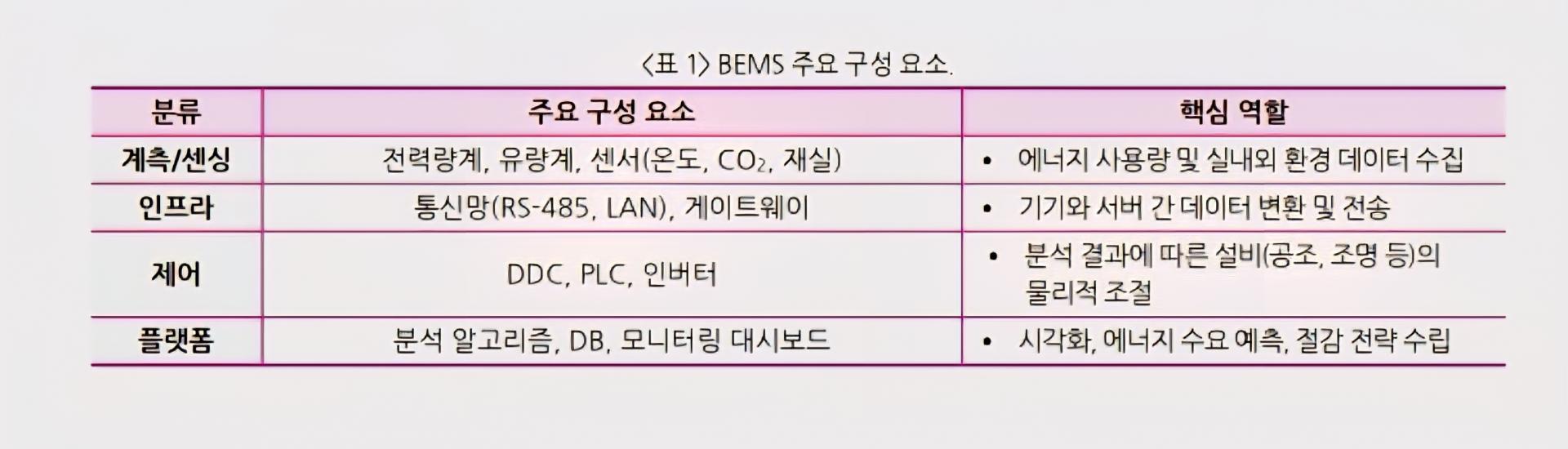

<표 1> BEMS 주요 구성 요소
3.1. 필드 계층(Field Layer) : 데이터 계측 및 센싱
건물의 상태를 ‘감각’으로 느끼는 단계다. 정확한 계측기가 없으면 분석 자체가 불가능하므로 가장 기본이 되는 요소다.
• 디지털 전력량계(Smart Power Meters)
단순히 총 전력 소비량만 측정하는 것이 아니라, 전압, 전류, 역률, 고조파 등 상세 품질 데이터를 수집한다.전력량계는 주요 분전반(조명, 동력, 콘센트 등)별로 설치되어 ‘어디서 얼마나’ 전기를 쓰는지 파악한다.
• 유량계 및 열량계(Flow & Heat Meters)
수도, 가스, 지역난방/냉방 공급량을 측정하며, 유체의 흐름과 온도 차를 이용해 실제 건물에 투입된 에너지를 계산한다.
• 환경 센서(Environment Sensors)
- 온/습도 센서 : 냉난방 효율 관리를 위한 기본 데이터
- CO2/미세먼지 센서 : 실내 공기질에 따른 환기 부하 최적 제어
- 조도/재실 센서 : 사람이 없을 때 조명이나 냉방을 차단하는 근거 데이터 제공

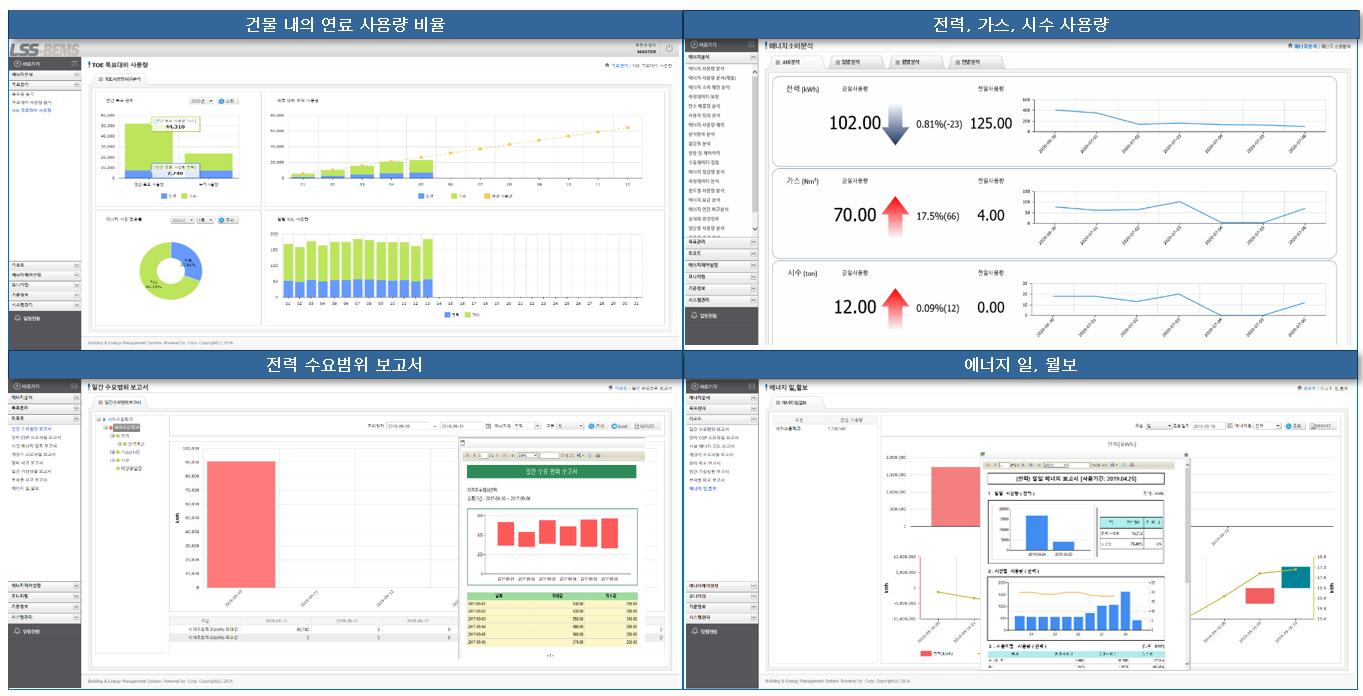

<그림 3> BEMS의 주요 분석 내용 및 리포트.
3.2. 통신 계층(Communication Layer) :
장치 및 센서의 통신
BEMS에서 통신 시스템은 각 설비 및 실별 측정된 데이터 및 신호를 서버로 안전하게 끊김 없이 전달하는 신경계 역할을 한다. 주요 설비는 통신을 위한 게이트웨이와 제어를 위한 DDC가 있다.
• 게이트웨이(Gateway) 및 RTU(Remote Terminal Unit)
현장 기기들의 다양한 통신 규격(Modbus, BACnet, Zigbee 등)을 서버가 이해할 수 있는 인터넷 프로토콜(TCP/IP)로 변환해주는 장치다.
• DDC(Direct Digital Controller)
냉동기, 보일러, 공조기(AHU) 등 설비를 직접 제어하는 컨트롤러이며, BEMS의 명령을 받아 개별설비, 밸브 및 댐퍼를 조절한다.

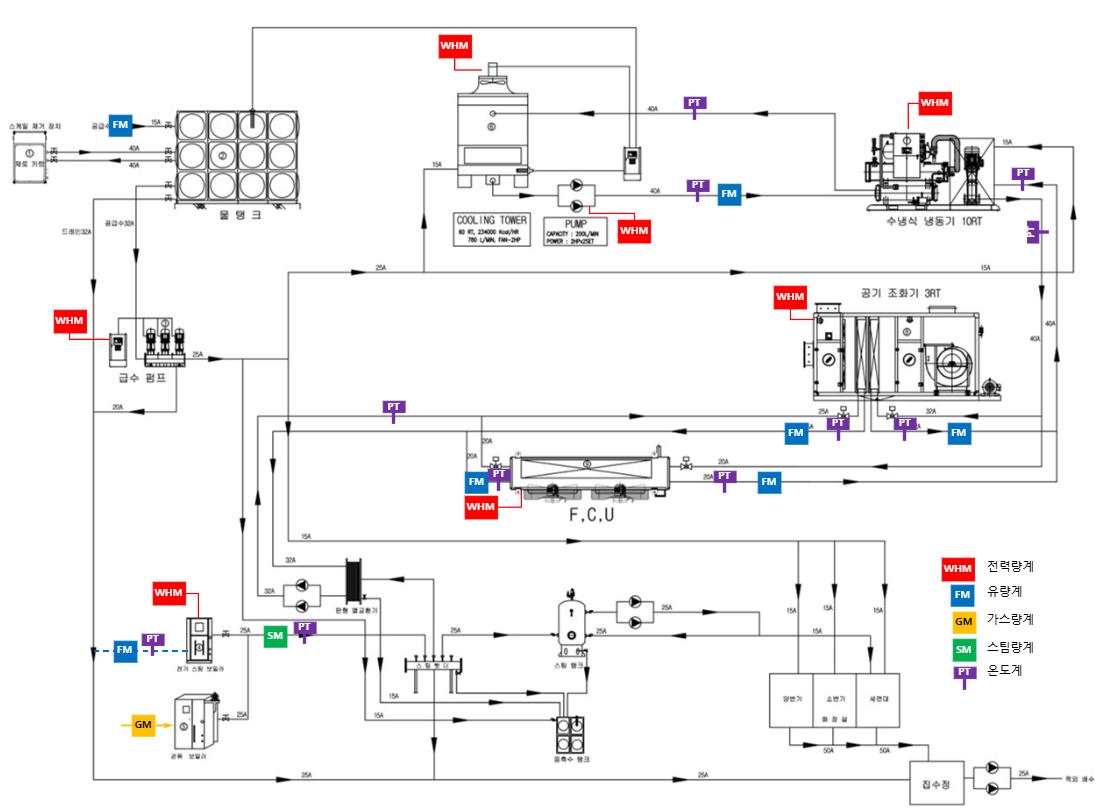

<그림 4> 설비 계통 및 BEMS 관제점.
3.3. 관리 계층(Management Layer)
각 설비별 측정·저장된 데이터를 가공하고 분석하여 관리자에게 유용한 정보들을 제공하는 단계다.
• FEP(Front End Processor)
수많은 계측기에서 쏟아지는 원천 데이터를 누락 없이 수집하고 전처리하는 장치다.
• 에너지 데이터베이스(Database)
시계열 데이터(Time-series data)를 저장한다. 과거의 사용 패턴과 현재를 비교하기 위한 거대한 저장소다.
중략...
월간 에너지관리 2026년 6월호 게재
